最近在写一个小玩意,需要进行大量的4*4矩阵运算(乘法、求逆),且对性能有 比较高的要求,所以特地研究一下。
在矩阵阶数比较小且算法不会过于复杂的前提下,改变矩阵乘法算法带来的效率提升可以小到忽略不计; 要得到明显的效率提升一般都是从底层入手,可以调整代码的执行顺序以针对访问内存进行优化或是使用 指令集,这是后话。乘法算法我所知的有Definition和Strassen。两种方法差距如下
Strassen: \(O(n^{2.81})\) <----->Definition: \(O(n^3)\)
据查到的实验数据显示,只有当矩阵阶数在300以上时Strassen才会明显优于定义; 因我需要计算的只是4阶的方阵,所以直接用定义计算还方便一些。
虽然乘法方面不会对效率产生多少影响;但对于矩阵求逆来说,算法上的优化是有必要的。 如果使用定义法,先算出伴随矩阵后再除以行列式来求逆,其时间複雜度为 \(O(n^4)\) (要算出每个元素的代数余子式); 在大量运算的基础下势必会对运行效率造成影响。
除伴随矩阵法之外,我所知的矩阵求逆方法还有高斯消元法和LU分解法
高斯消元法(Gauss elimination)是考试常用方法,求A的逆矩阵时b为单位阵(Identity Matrix), 过程是利用初等行变换令原矩阵和单位阵同时变换,当原矩阵转换单位阵时元单位阵即为逆矩阵。 编程实现时一般使用其变种Gauss-Jordan elimination, 求解过程
算法比较简单,按照规则逐行约化就行。 Gauss elimination的结果是上三角矩阵,要得到最终解还需要一个代入数值求解的过程; 而Gauss-Jordan elimination的结果是单位阵,可以直接得到线性方程组的解。
LU分解(LU decomposition)是计算机中常用的求线性方程组的算法,现有的大部分数学库的 求线性方程组算法都基于LU分解设计;既然是用于求线性方程组,那自然也能用于求逆。
它的想法很容易理解。数值计算中有一个经验定律:能不直接算 \(A^{-1}\) 就不算。 所以将一个方阵分解成一个上三角阵和一个下三角阵,它们的乘积等于元矩阵就是LU分解 的基本思想。
\(A = LU\)
根据基本定理有: \(A^{-1} = (LU)^{-1} = U^{-1}L^{-1}\)
L、U分别为下、上三角矩阵,对它们分别求逆显然比直接对原矩阵求逆要来得简单; 另一个求逆思路是解线性方程组。
LU分解用于求解线性系统的思路如下(解线性方程组)
当b为单位阵时x为逆矩阵。

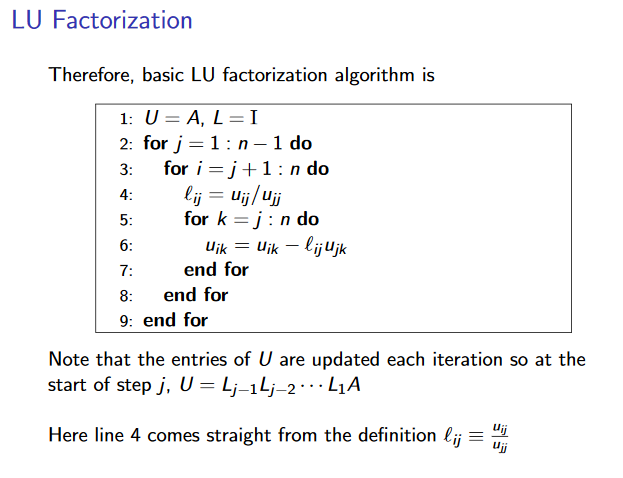

伪代码( 来源 )
但这样的算法在计算机上实现时会有运算问题,当Ujj为0时分母为0;为了避免这一点,需要使用LU分解 的变种LUP分解。
其原理和LU分解相似,但逐行消元时要选择该列最大的元素来规避除0(还有保持数值稳定, 令Lij<=1)。实现的方法是引入一个置换矩阵P,在消元时将该列绝对值最大的项置换到当前行,如果列绝对值 最大值为0,则这个矩阵是奇异的,不存在逆。

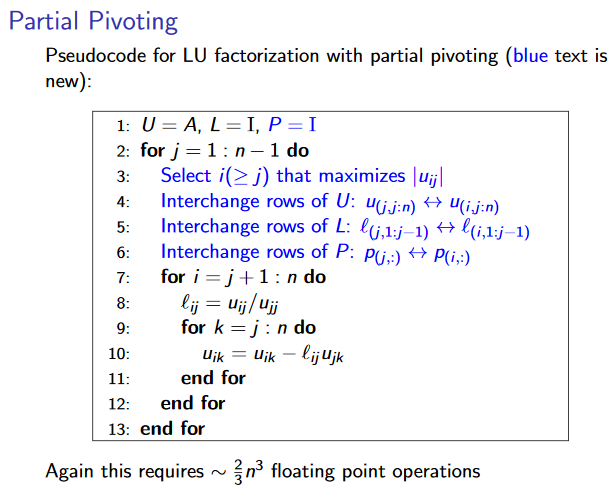

伪代码( 来源 )
我个人的LUP求逆实现。Matrix4x4是我封装的4x4矩阵类,可视作2维数组
inline bool LUPdecomposition(Matrix4x4& A, Matrix4x4& L, Matrix4x4& U, int* P) {
const int n = 4;
int row = 0;
for (int i = 0; i < n; ++i)
P[i] = i;
for (int i = 0; i < n-1; ++i) {
Float max = 0.0;
for (int j = i; j < n; ++j) { // 最大元素所在行
Float cur = std::abs(A[j][i]);
if (cur > max) {
max = cur;
row = j;
}
}
if (max == 0) { std::cout << "Singular matrix" << "A:\n" << A << "L:\n" << L << "U:\n" << U; return false; }
if (i != row) { std::swap(P[i], P[row]); } //更新置换矩阵
for (int j = 0; j < n; ++j) // 应用置换矩阵后的A
std::swap(A[i][j], A[row][j]);
// LU分解,更新A
Float u = A[i][i], l = 0.0f;
for (int j = i + 1; j < n; ++j) {
l = A[j][i] / u;
A[j][i] = l;
for (int k = i + 1; k < n; ++k) {
A[j][k] = A[j][k] - l * A[i][k];
}
}
}
// 从A中作出L、U
for (int i = 0; i < n; ++i) {
for (int j = 0; j <= i; ++j) { //下三角
if (j == i)
L[i][j] = 1.0;
else
L[i][j] = A[i][j];
}
for (int k = i; k < n; ++k) { // 上三角
U[i][k] = A[i][k];
}
}
return true;
}
inline void LUPsolve(const Matrix4x4& L, const Matrix4x4& U,const int* P,const Float* b,Float* result) {
const int n = 4;
Float y[n];
for (int i = 0; i < n; ++i) { // Ly = b 解线性方程组
y[i] = b[P[i]];
for (int j = 0; j < i; ++j) {
y[i] = y[i] - L[i][j] * y[j];
}
}
for (int i = n - 1; i >= 0; i--) { // Ux = y
result[i] = y[i];
for (int j = n - 1; j > i; j--) {
result[i] = result[i] - U[i][j] * result[j];
}
result[i] /= U[i][i]; // x系数可能不为1
}
}
inline Matrix4x4 Inverse(const Matrix4x4& m) {
const int n = 4;
Matrix4x4 result;
Matrix4x4 IdentityM;
Matrix4x4 A, L, U;
int P[n]{ 0 };
memcpy(A.mat, m.mat, 16 * sizeof(Float));
LUPdecomposition(A, L, U, P);
for (int i = 0; i < n; ++i) { // 每次传入单位矩阵的一列,最后的结果拼接起来再转置为逆矩阵
LUPsolve(L, U, P, IdentityM[i], result[i]);
}
return (Transpose(result));
}
时间複雜度方面,LU(P)分解和高斯消元都约为 \(O(n^3)\) ,看起来没有必要去使用较复杂的LU(P)分解;网上有很多总结都说 LU(P)分解优于高斯消元,但这种说法是片面的,它们的效率高低取决于不同的条件。 对两种方法的时间複雜度细化分析。LU分解:分解成LU两个矩阵约为 \(O(n^3)\) ,解Ly = b和Ux = y都约为 \(O(n^2)\) ,所以总 时间複雜度约为 \(O(n^3)+O(n^2)\) 。高斯消元: \(O(n^3)\) 。
以上分析都是针对求解单个线性方程组。但可以发现的是,LU分解第一步的结果L、U矩阵可以存储下来,即 \(O(n^3)\) 的操作可以 只做一次;设要求的线性方程组数量为m,则LU分解的複雜度为 \(O(n^3)+mO(n^2)\) ,而高斯消元的複雜度为 \(mO(n^3)\) ; 所以对于求解多个线性方程组(多个b)的情况,使用LU分解更优于高斯消元,且求解的线性方程组数量越多则越明显;反之亦然,如果线性方程 的数量仅有一个,那么高斯消元效率比较高。对于求逆矩阵,只需要解一个b;按上面所说,用高斯消元会比较快。下面是测试代码
int main(int argc, char* argv[]) {
vmath::Matrix4x4 origin;
for (int i = 0; i < 4; i++)
for (int j = 0; j < 4; j++)
origin[i][j] = (int)(drand48() * 10.0); // [0,10)
std::cout << "origin:\n" << origin;
std::chrono::steady_clock::time_point LUPstart = std::chrono::steady_clock::now();
vmath::Matrix4x4 LUPinv = vmath::Inverse(origin);
std::chrono::steady_clock::time_point LUPend = std::chrono::steady_clock::now();
std::chrono::duration<Float> LUP_UseTime = std::chrono::duration_cast<std::chrono::duration<Float>>(LUPend - LUPstart);
std::chrono::steady_clock::time_point GJstart = std::chrono::steady_clock::now();
vmath::Matrix4x4 Gaussinv = vmath::GaussJordan(origin);
std::chrono::steady_clock::time_point GJend = std::chrono::steady_clock::now();
std::chrono::duration<Float> GJ_UseTime = std::chrono::duration_cast<std::chrono::duration<Float>>(GJend - GJstart);
std::cout << "Gauss Jordan Inverse:\n" << Gaussinv;
std::cout << "LUP Inverse:\n" << LUPinv;
std::cout << "Multiply:\n" << Gaussinv * origin;
std::cout << "LUP Use time: " << LUP_UseTime.count() << "s\n";
std::cout << "GJ Use time: " << GJ_UseTime.count() << "s\n";
}

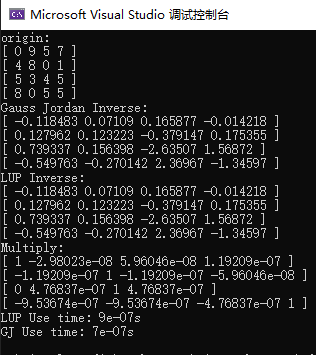

上面代码的测试结果(O2):
可以看到结果与元矩阵相乘后是一个单位阵。LUP和GJ分别是0.0009ms、0.0007ms,虽然差距很小,但的确是GJ更快一些。
放着一堆带优化的开源数学库不用自己去造轮子,我也是有够无聊(
